Placa interior Dieckmann D1323 | Con manilla fija

La placa interior Dieckmann D1323/1300 es una placa larga de extremos redondeados en aluminio macizo con manilla fija, para el lado interior de una puerta de entrada. Puede usarla de dos maneras:

• Sola: como manilla interior en una puerta de entrada sin manilla en el exterior, por ejemplo una puerta con un tirador fijo.
• Con un escudo de seguridad: junto con el Dieckmann 8900 (con protección antiextracción) o el Dieckmann 8905 (sin protección antiextracción) en el exterior.

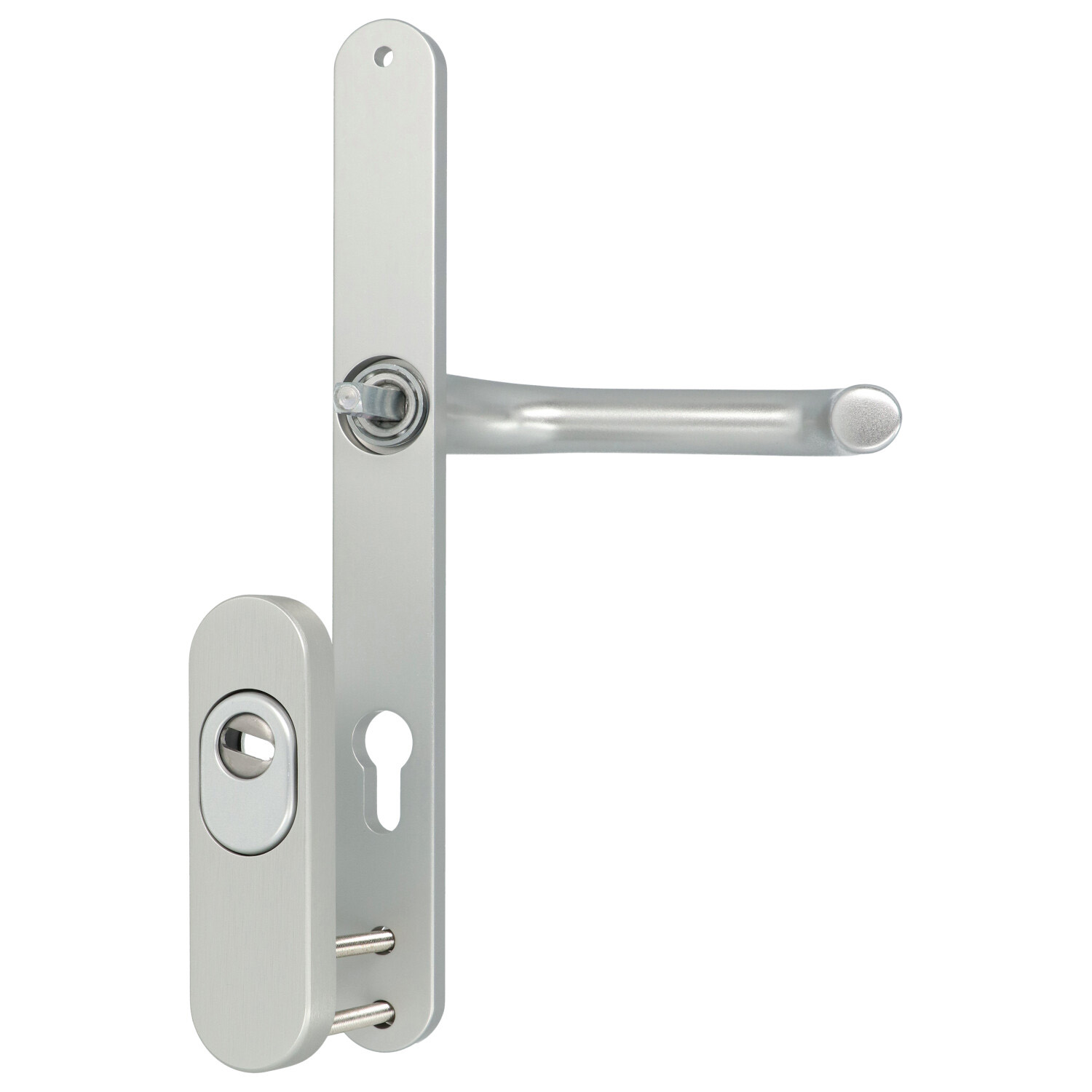

Combinación con un escudo de seguridad

En la parte inferior de la placa hay dos orificios para montar un escudo de seguridad. El escudo exterior se fija desde el interior, por lo que no se puede desatornillar desde fuera. Los tornillos vienen con el escudo. Elija la placa en el mismo color que el escudo y con la distancia entre ejes de su cerradura.

Distancia entre ejes

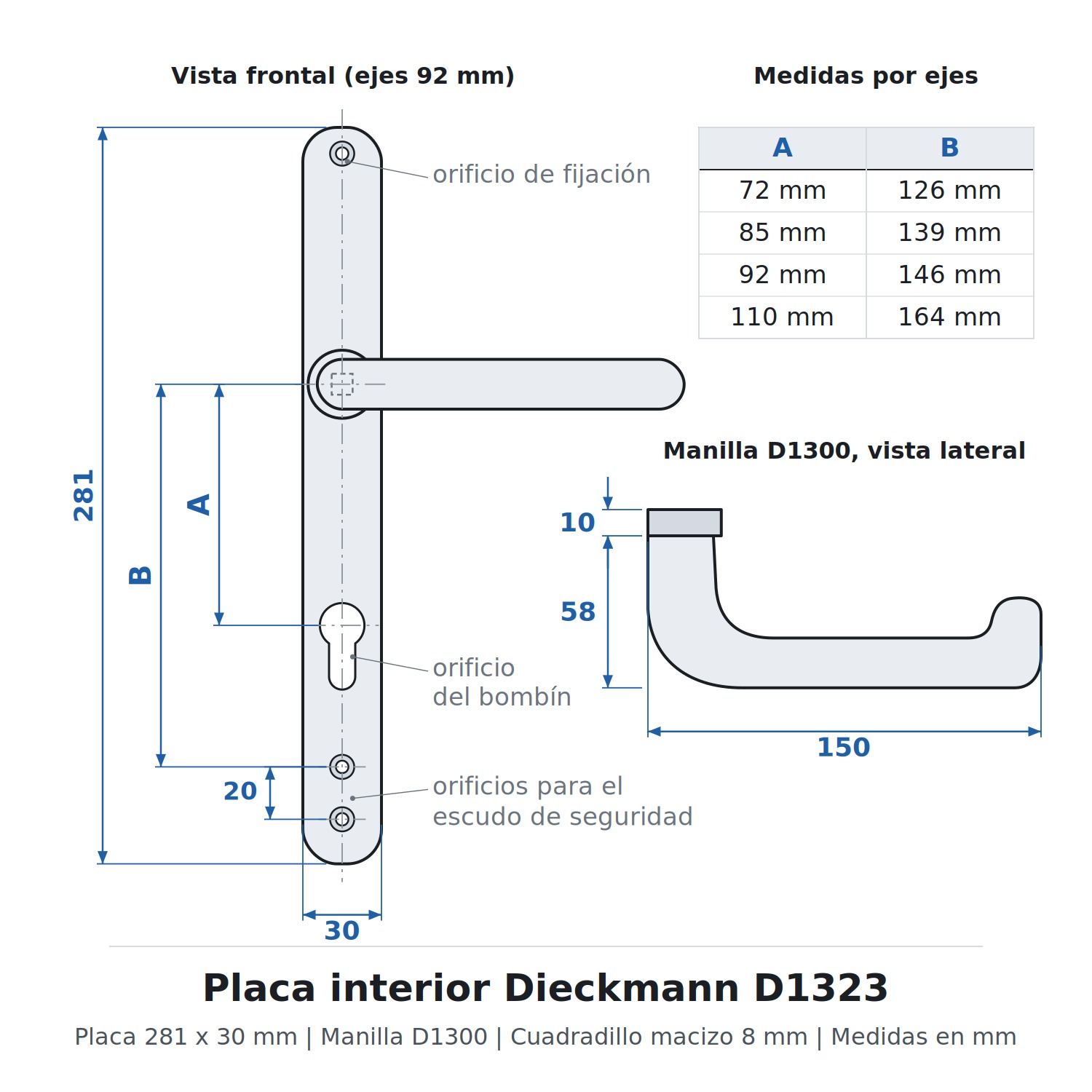

La distancia entre ejes es la distancia entre el centro del cuadradillo y el centro del orificio del bombín. Elija la medida correcta en la lista de arriba. Según la distancia entre ejes cambia también la distancia hasta los orificios de montaje del escudo:

• 72 mm: 126 mm del centro del cuadradillo al centro del orificio de montaje superior
• 85 mm: 139 mm del centro del cuadradillo al centro del orificio de montaje superior
• 92 mm: 146 mm del centro del cuadradillo al centro del orificio de montaje superior
• 110 mm: 164 mm del centro del cuadradillo al centro del orificio de montaje superior

Especificaciones

• Marca: Dieckmann
• Tipo: D1323/1300
• Material: aluminio macizo
• Medidas de la placa: 281 x 30 mm
• Manilla: D1300, fija en la placa, longitud 150 mm, saliente 58 mm
• Cuadradillo: macizo de 8 mm, incluido
• Distancia entre ejes: 72, 85, 92 o 110 mm

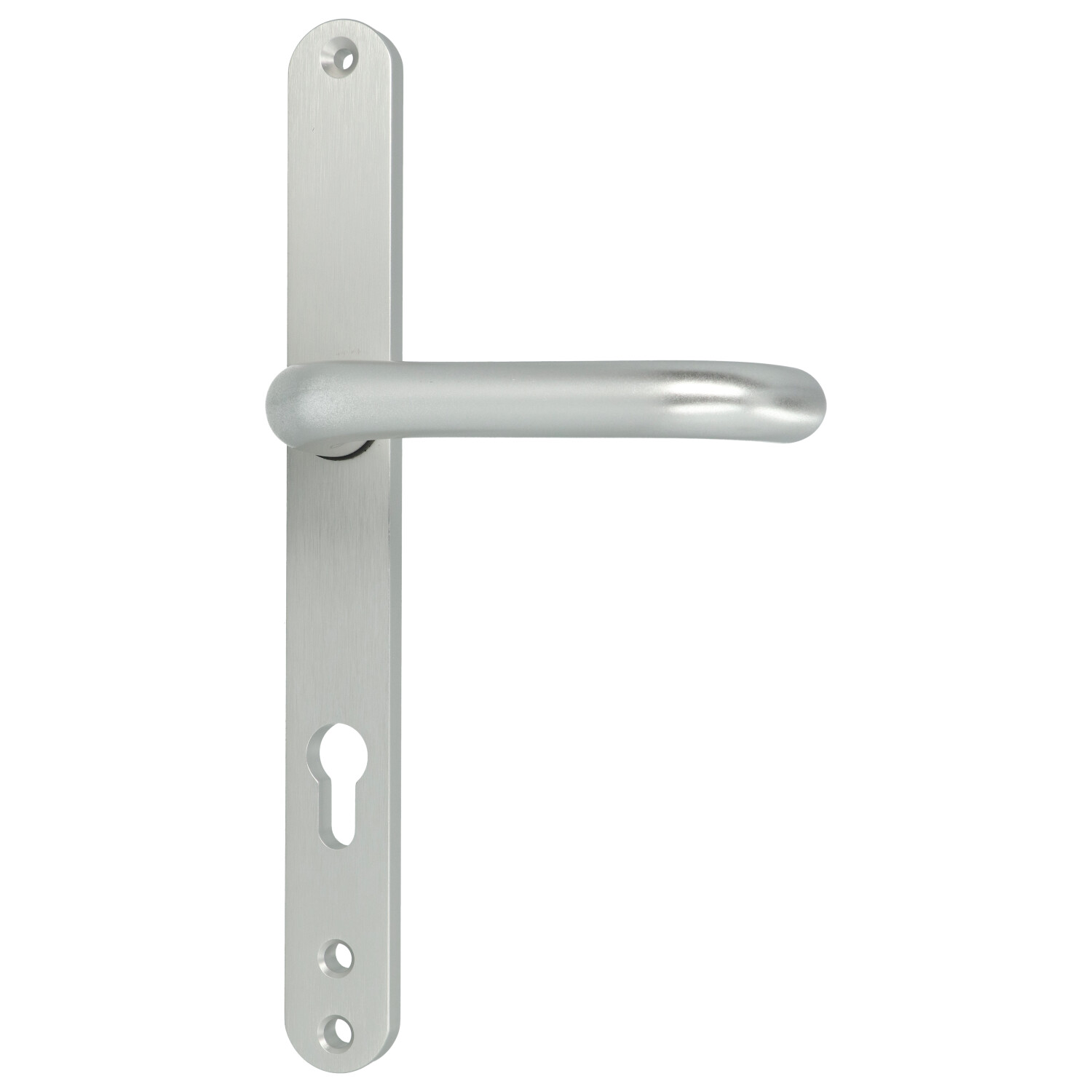

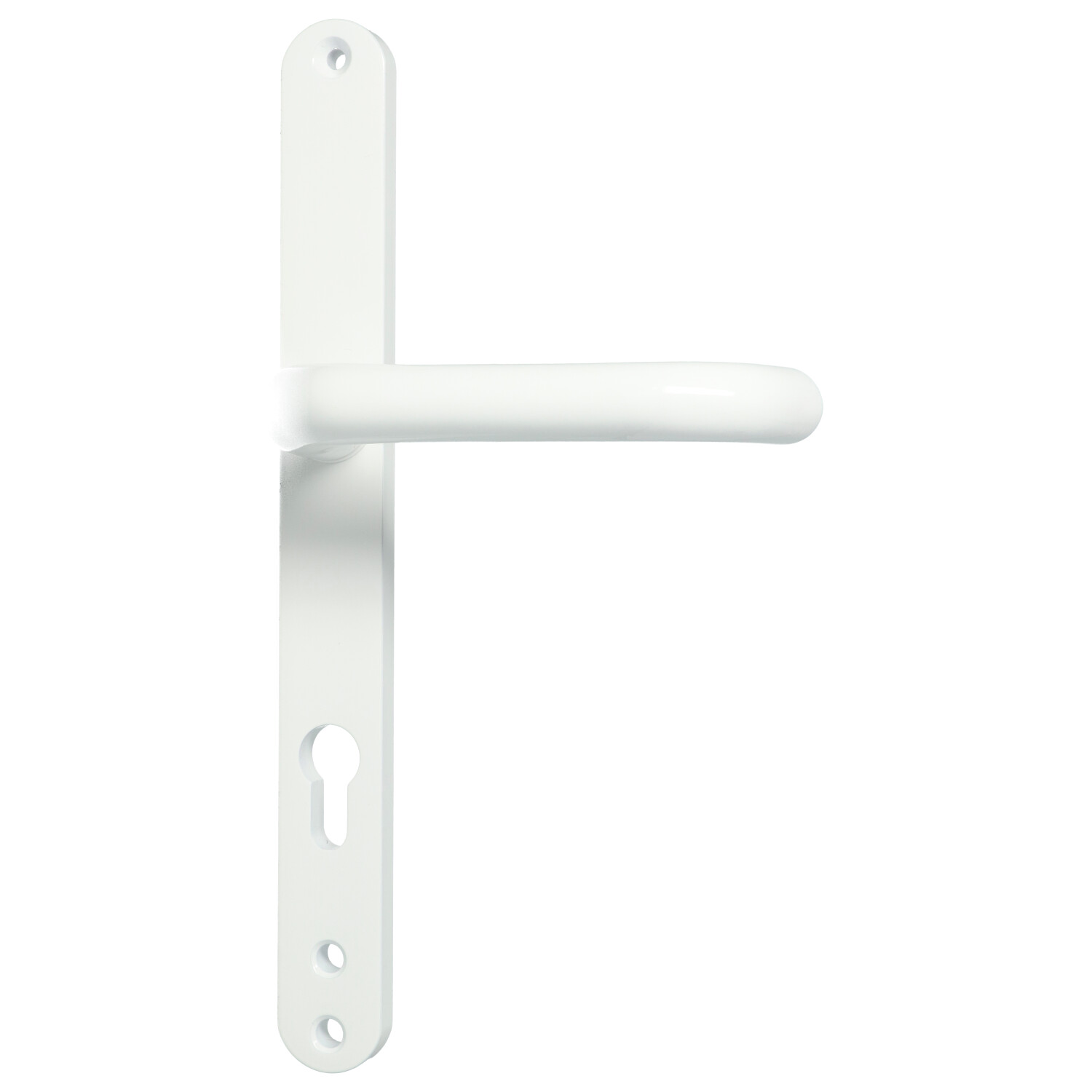

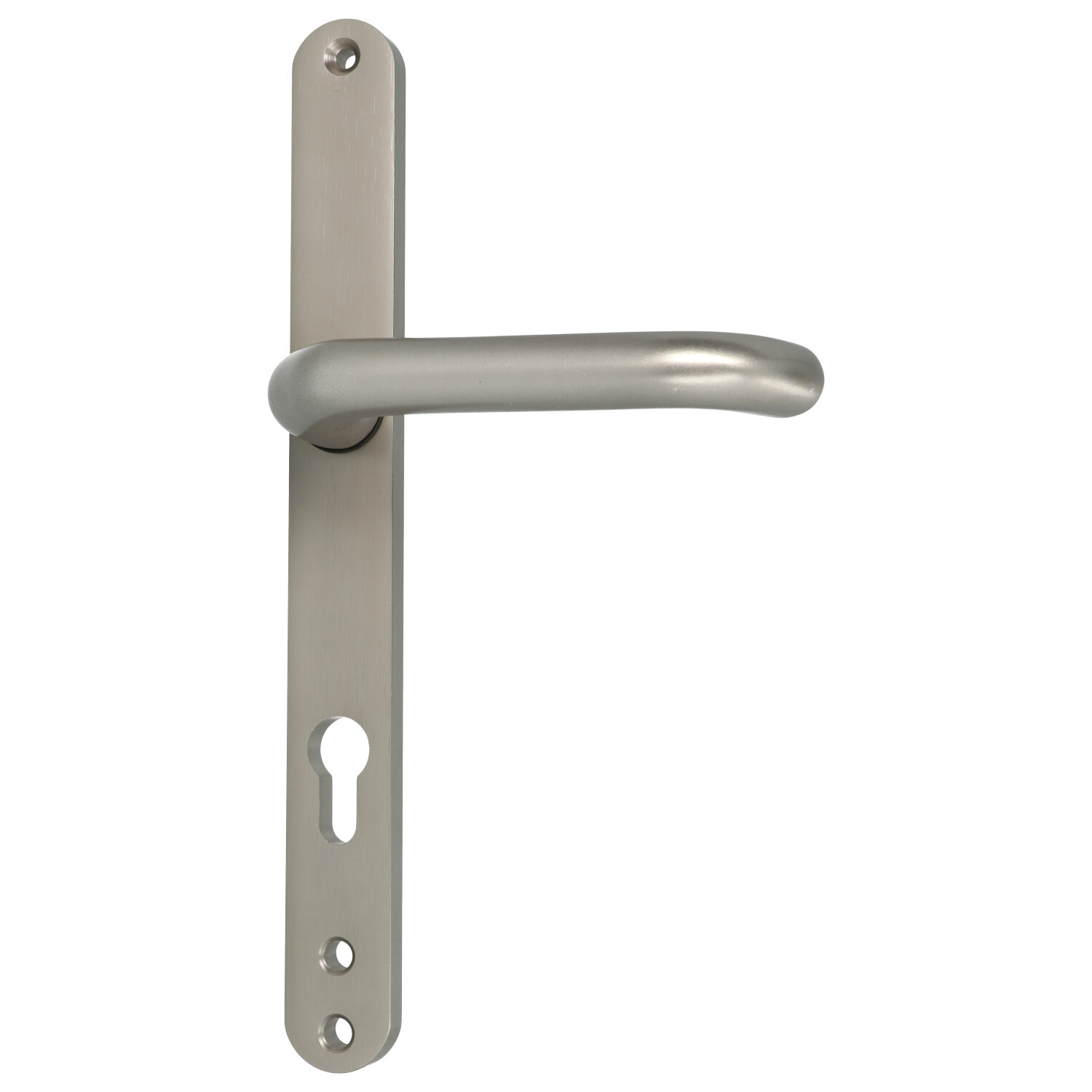

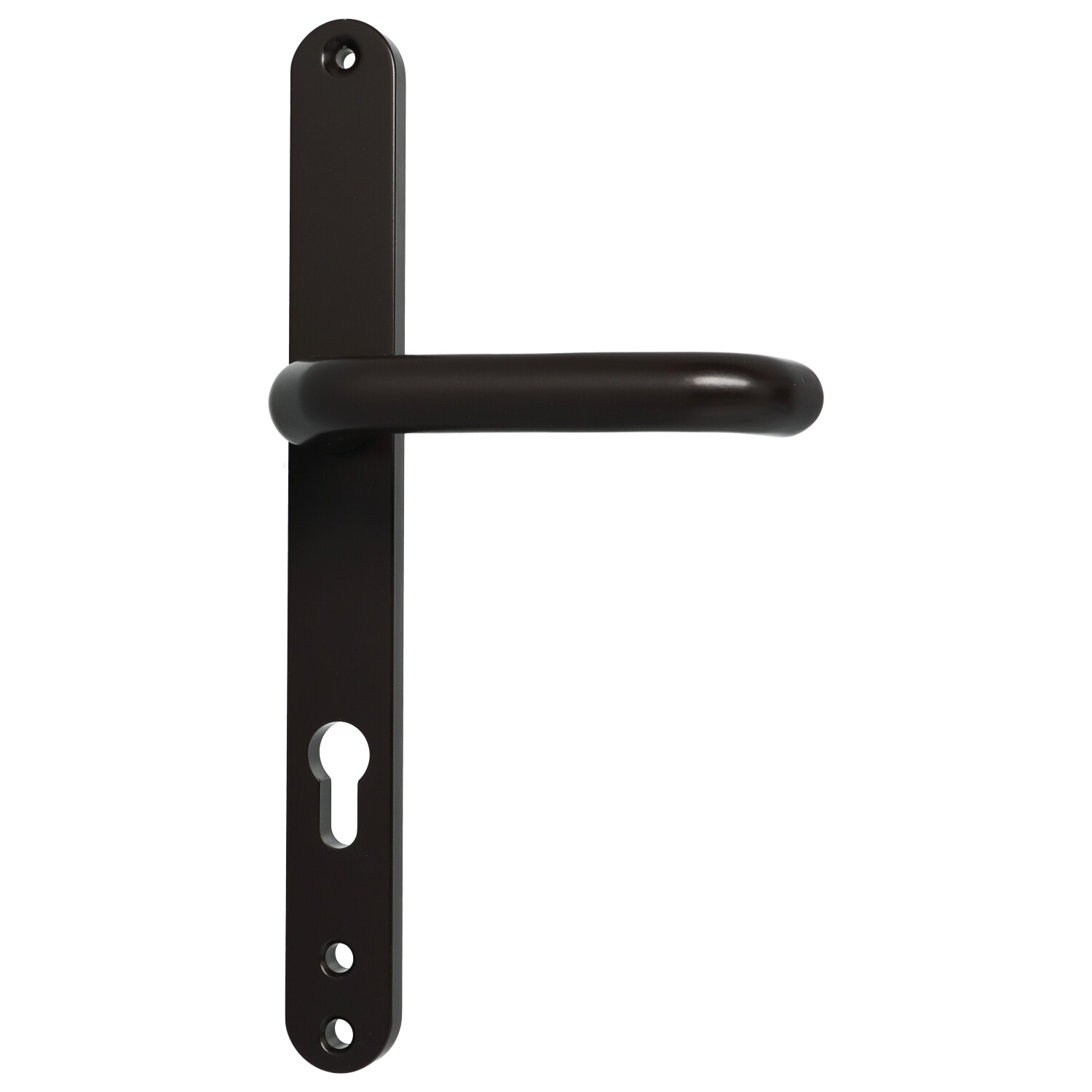

• Colores: Aluminio (F1), Marrón oscuro (F5), Aspecto inox (F9), Blanco (F12)
• Unidad: por unidad, una placa con manilla para el lado interior de la puerta
• Tornillos de fijación: no incluidos
