Roto 313930 | Cerradura para ventana corredera con dispositivo antierror | Entrada 22 mm

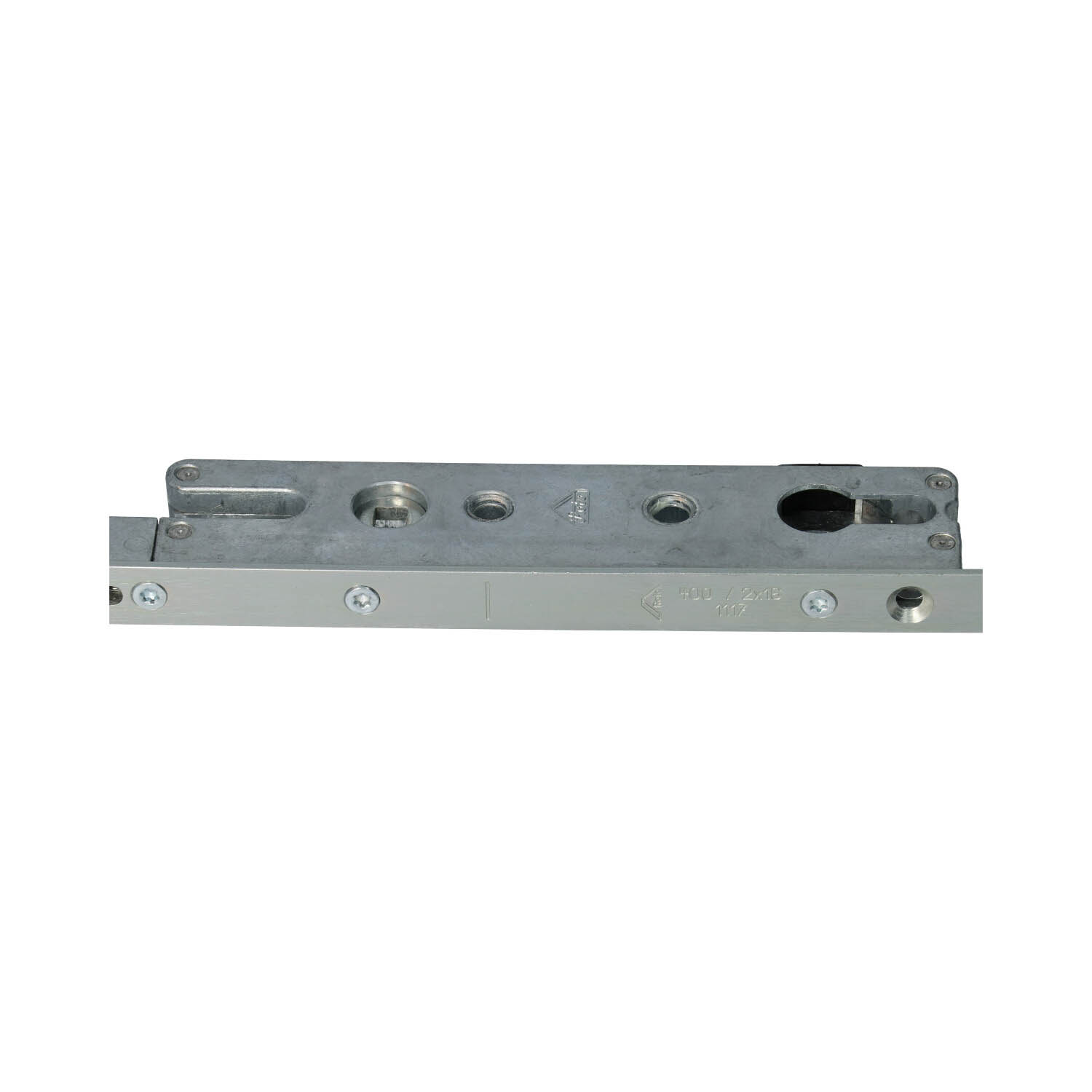

Este artículo Roto comprende la parte central de la cerradura para ventana corredera de la línea de productos «Roto In-line Sliding». En el frontal verás la inscripción «400 / 2×16» y «1117».

Esta cerradura para ventana corredera se puede cerrar con llave mediante un cilindro de perfil europeo, que no está incluido.

Entrada

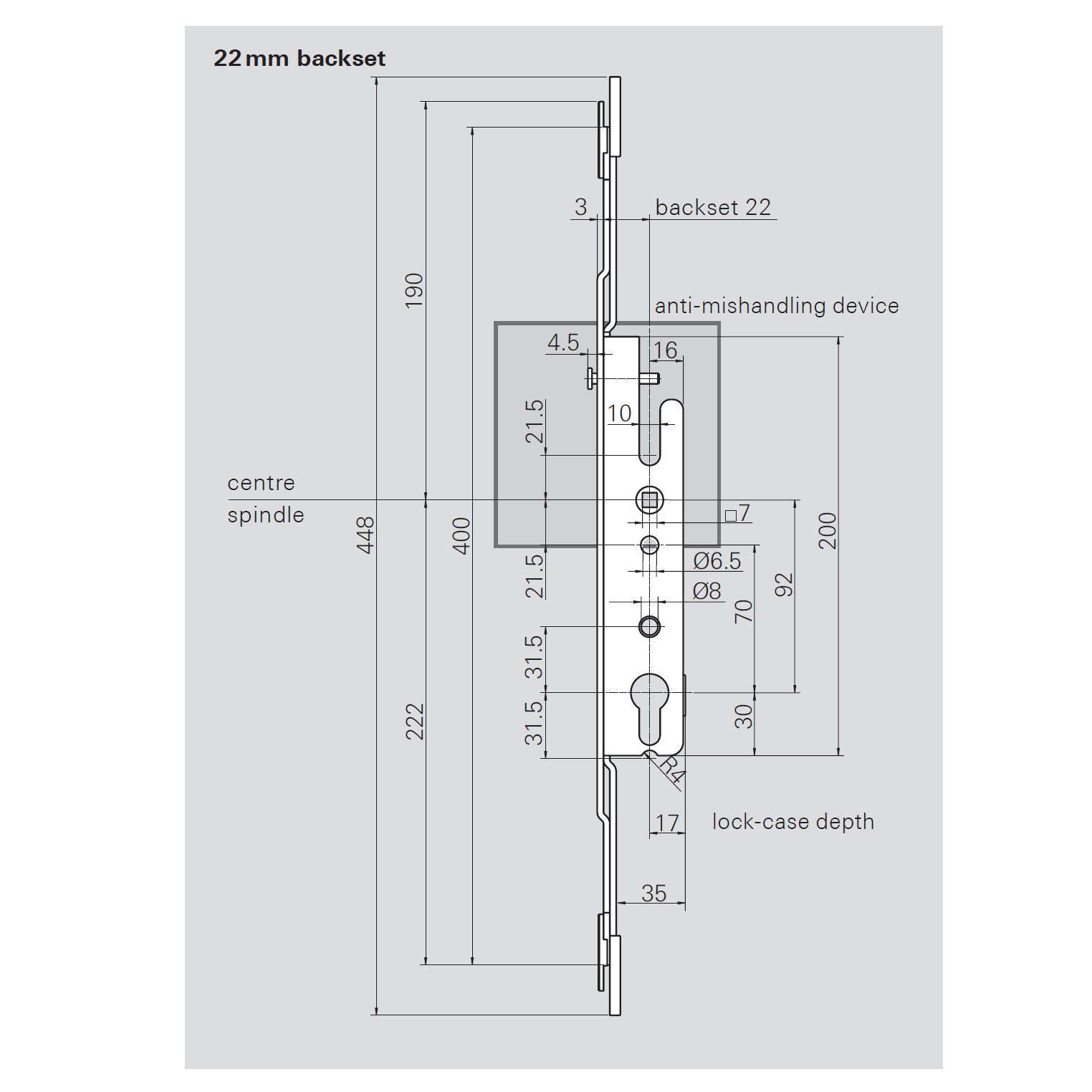

La entrada de esta cerradura no se mide de la forma clásica. Consulta el dibujo técnico entre las imágenes. La medida indicada como «backset» es la entrada, que en este artículo es de 22 mm.

Dispositivo antierror

Esta cerradura está equipada con un dispositivo antierror. Este mecanismo hace que los puntos de cierre solo puedan moverse cuando la ventana corredera está cerrada, con lo que se evitan daños al cerrar la ventana de golpe con los puntos de cierre en la posición incorrecta.

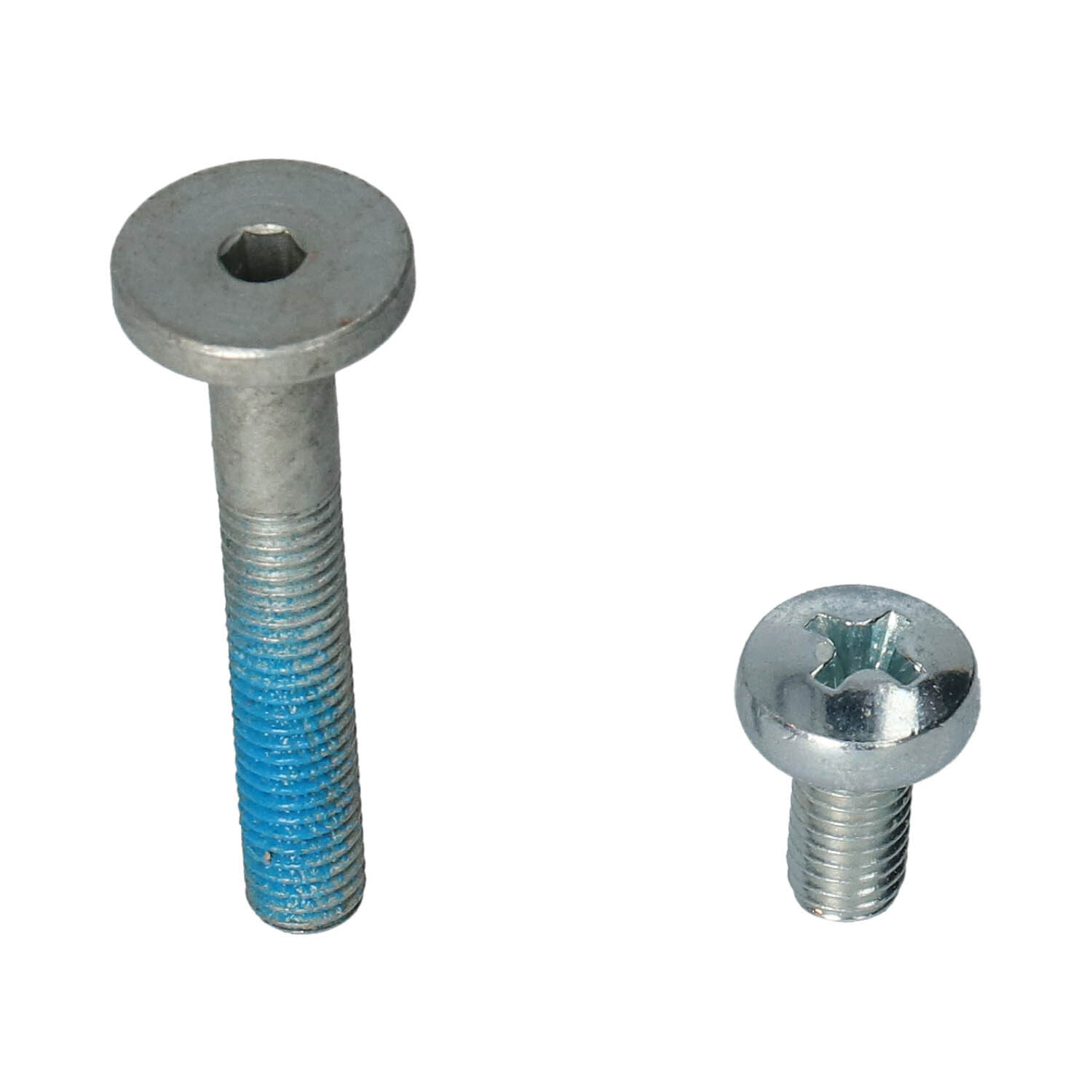

Se suministran 2 tornillos diferentes:

• Tornillo largo de cabeza plana
• Tornillo corto de cabeza cruciforme

El tornillo largo sirve para activar el dispositivo antierror y debe enroscarse en la parte delantera de la cerradura. Debe quedar aproximadamente 3 mm de holgura entre el frontal y la parte trasera de la cabeza del tornillo:

El tornillo corto sirve para desactivar el dispositivo antierror y debe enroscarse a fondo en la parte trasera de la cerradura:

Piezas de conexión

Las piezas de conexión para la parte superior e inferior de este cierre central las puedes encontrar aquí.

Especificaciones

• Marca: Roto
• Entrada: 22 mm
• Distancia entre ejes: 92 mm
• Cuadradillo: 7 mm
• Incluye dispositivo antierror y los tornillos necesarios
• Longitud del frontal: 400 mm
• Anchura del frontal: 16 mm
