Roto 387934 | Cerradura para ventana corredera | Dispositivo antierror, entrada 17 mm

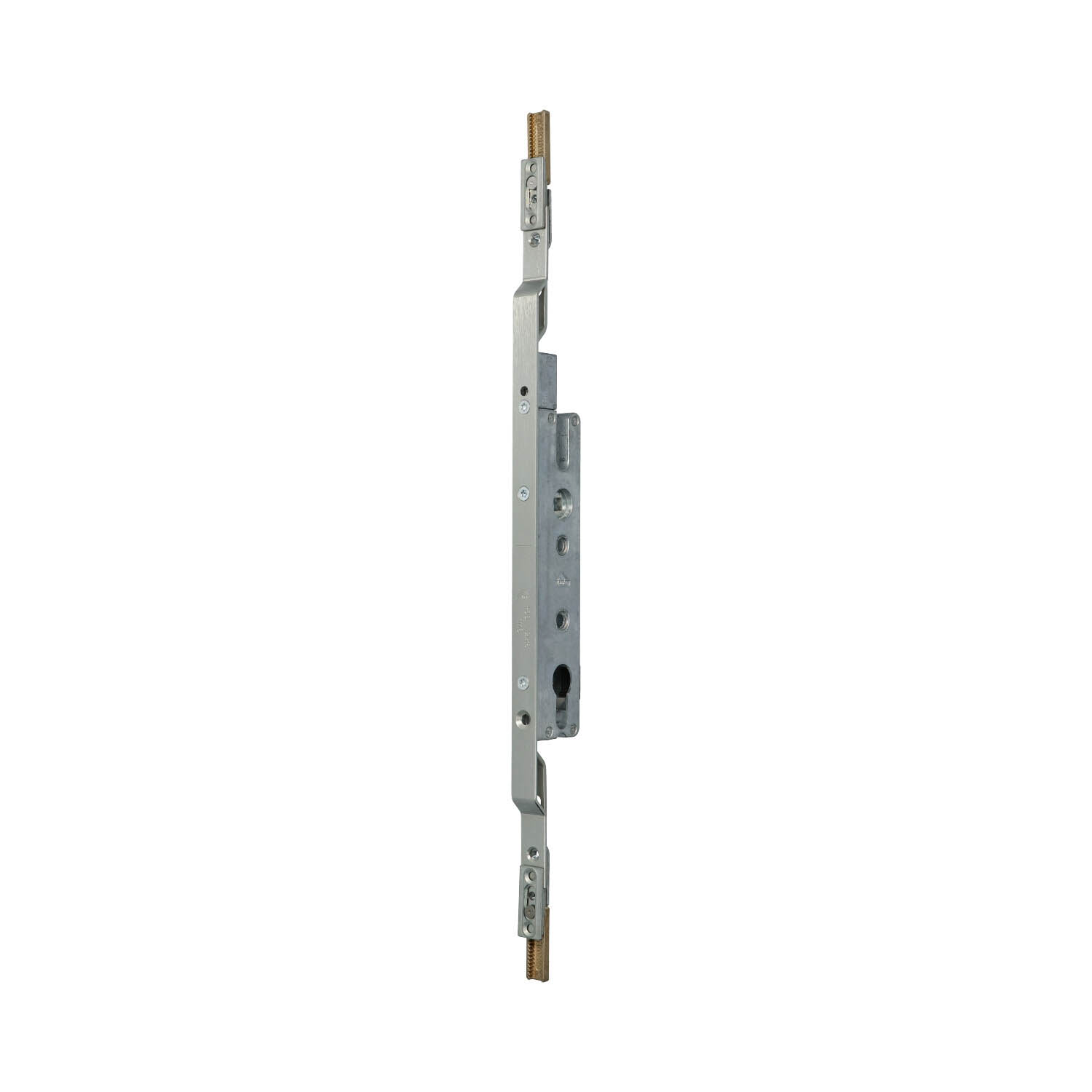

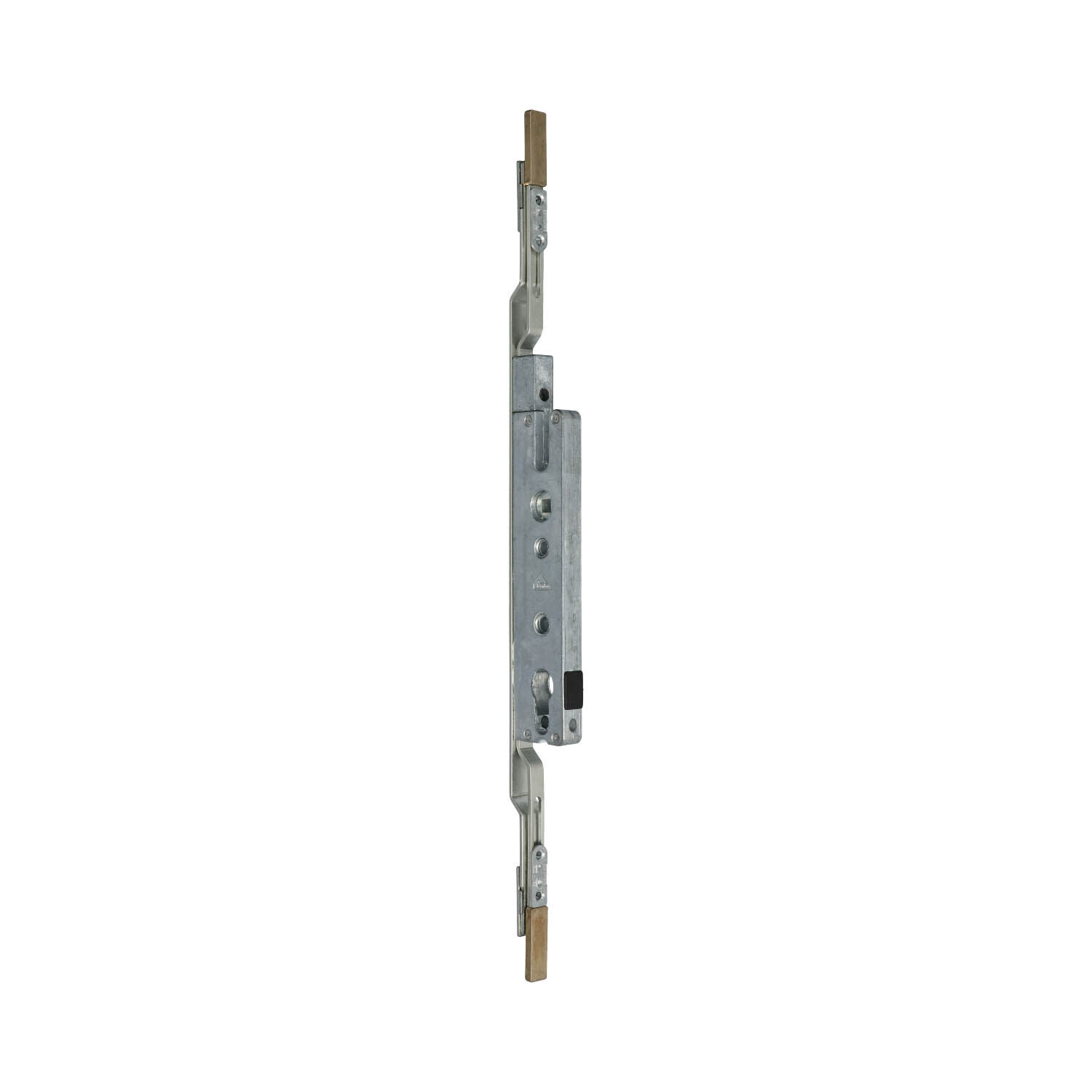

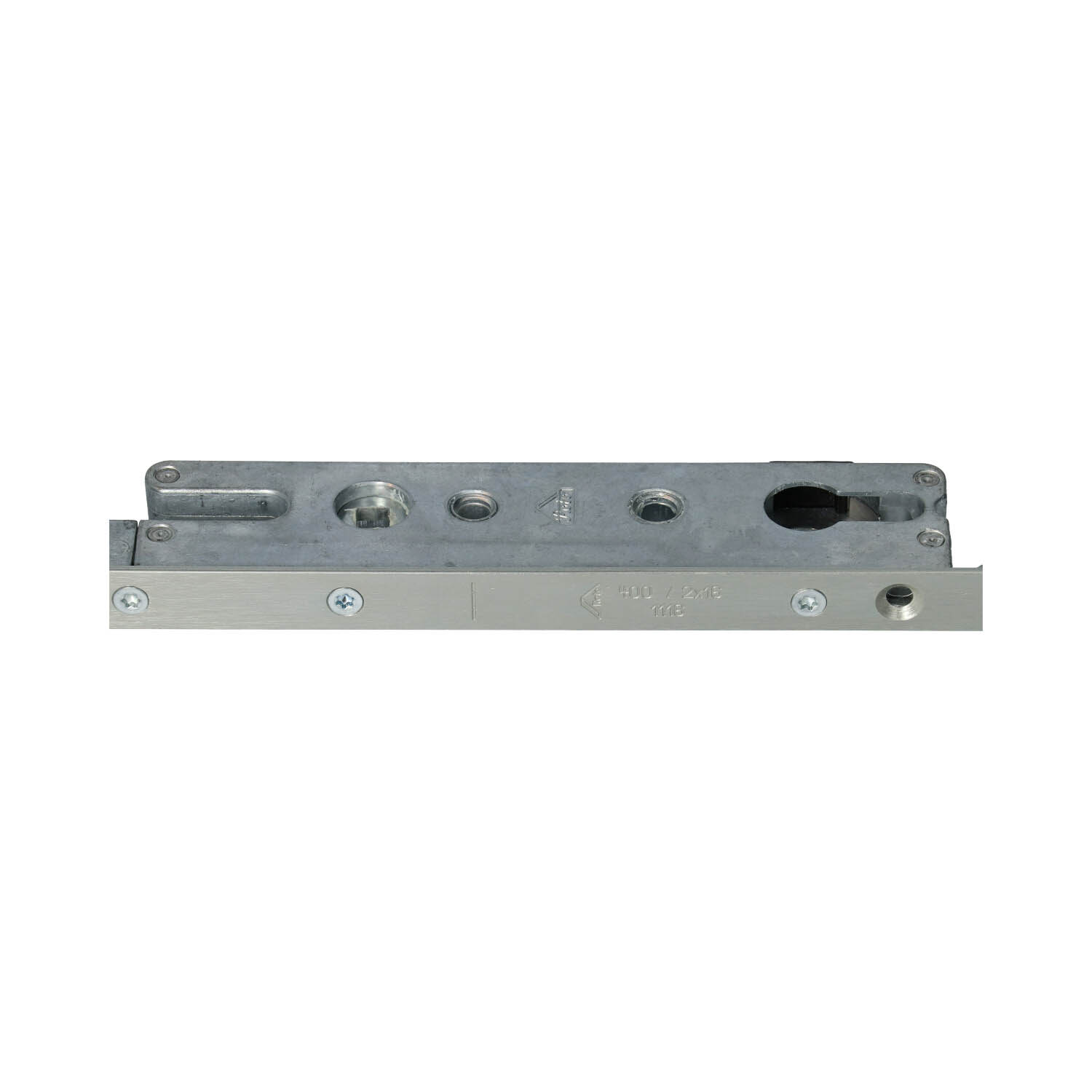

Este artículo Roto comprende la parte central de la cerradura para ventana corredera de la línea de productos «Roto In-line Sliding». En el frontal verás la inscripción «400 / 2×16» y «1116».

Esta cerradura para ventana corredera puede cerrarse con llave mediante un cilindro de perfil europeo, que no se incluye.

Entrada

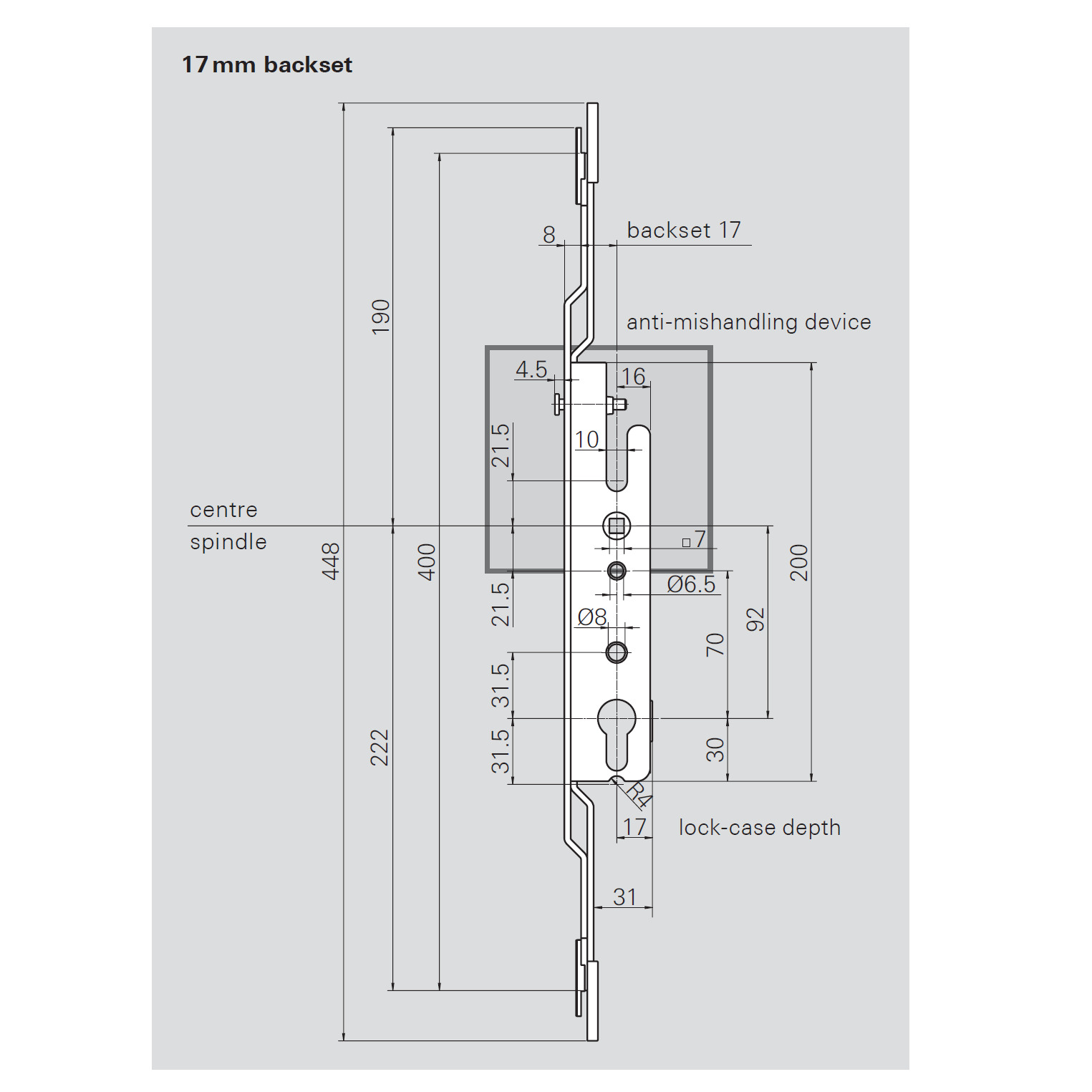

La entrada de esta cerradura no se mide de la forma clásica. Consulta el dibujo técnico entre las imágenes. La medida indicada como «backset» es la entrada y en este artículo es de 17 mm.

Dispositivo antierror

Esta cerradura está equipada con un dispositivo antierror. Este mecanismo hace que los puntos de cierre de la cerradura solo puedan moverse cuando la ventana corredera está cerrada, con lo que se evitan daños al cerrar de golpe la ventana corredera con los puntos de cierre en la posición incorrecta.

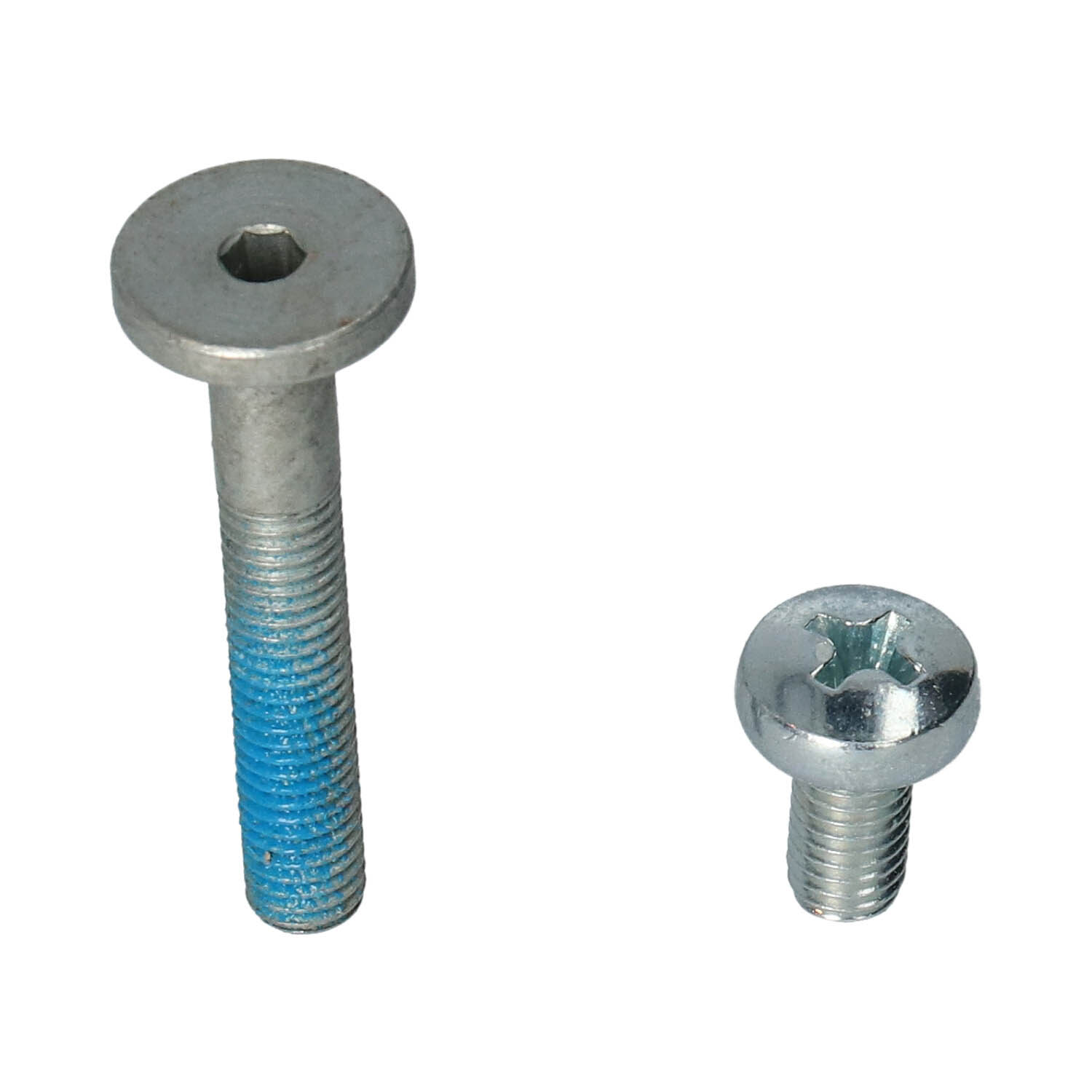

Se incluyen 2 tornillos diferentes:

• Tornillo largo de cabeza plana
• Tornillo corto de cabeza cruciforme

El tornillo largo sirve para activar el dispositivo antierror y debe atornillarse en la parte delantera de la cerradura. Debe quedar aproximadamente 3 mm de holgura entre el frontal y la parte posterior de la cabeza del tornillo:

El tornillo corto sirve para desactivar el dispositivo antierror y debe atornillarse a fondo en la parte trasera de la cerradura:

Piezas de conexión

Las piezas de conexión para la parte superior e inferior de este cierre central las encontrarás aquí.

Especificaciones

• Marca: Roto
• Entrada: 17 mm
• Distancia entre ejes: 92 mm
• Cuadradillo: 7 mm
• Incluye dispositivo antierror y los tornillos necesarios
• Longitud del frontal: 400 mm
• Anchura del frontal: 16 mm
